Cubierta metálica con costuras | Sistema de fijación

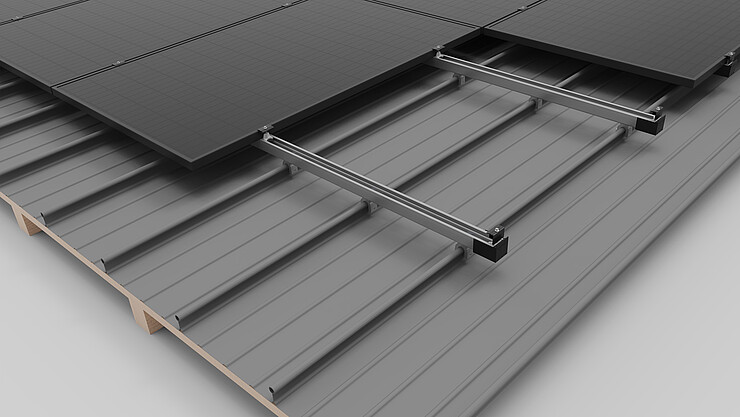

Sistema de fijación de un carril con módulos instalados en vertical
- Excelente ventilación trasera de los módulos
- Abrazaderas de fácil instalación con un mecanismo de encaje
- Componentes utilizables en diferentes tipos de cubierta
- Abrazaderas para junta alzada y junta alzada tipo Kalzip
Componentes
Componentes
Clica en + iconos para ver todos los componentes de montaje del sistema.
Pinza central transparente/negra
- fácil de instalar gracias a su sistema de bloqueo
- requiere poco espacio
Características
sistema de fijación por pinzamiento
vertical y apaisado, una sola capa o conexión de perfiles transversales (dependiendo del tipo de tejado)
Perfil en C / perfil C-N, raíles cortos, tejado plano III
30-42 mm/43-52 mm
11,4 mm x 52 mm
sí
03-001345/03-001346/03-000285/03-000286
Pinza final transparente/negra
- fácil de instalar gracias a su sistema de bloqueo
- requiere poco espacio
- es posible enrasar la pinza con el final del perfil
Características
sistema de fijación por pinzamiento
vertical y apaisado, una sola capa o conexión de perfiles transversales
Perfil en C / perfil C-N, raíles cortos, tejado plano III
30-42 mm/43-52 mm
14 mm x 52 mm
sí
03-001237/03-001236/03-000287/03-000288
Set pletina antideslizante
- para fijar los módulos
- fijación adicional de módulos
Características
sistema de fijación por pinzamiento
vertical
Perfil en C / perfil C-N/ perfil N/ soporte de módulo para cubierta vegetal
M8, M6, sin perforación
25 mm
03-000006/03-000007
Raíl C 38-1,6
- también se puede usar como pasacables
Características
puede emplearse como raíl de soporte, como raíl transversal o como pasacables
media
ganchos de tejado con anclaje superior, tornillos de doble rosca, abrazaderas de junta de techo
pinzas de módulo, raíles de inserción
52x38 mm/1,6 mm parte inferior del perfil
2,20 m/5,90 m
sí
03-001362;03-001364;03-001365
Raíl C 47-2
- también se puede usar como pasacables
- se puede pisar durante la instalación
- se puede combinar con un voladizo grande
Características
puede emplearse como raíl de soporte, como raíl transversal o como pasacables
alta
ganchos de tejado con anclaje superior, tornillos de doble rosca, abrazaderas de junta de techo
pinzas de módulo, raíles de inserción
52x47 mm/2 mm parte inferior del perfil
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
sí
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
Set conector interior de raíls
- para conectar dos perfiles en C de forma segura
- disponible como junta de expansión
Características
alta
Perfil en C 38, 47, 71, 95
52x40 mm/ 50 mm de separación entre las perforaciones
325 mm
junta de expansión
Set conector interior de raíl C47
- para conectar dos perfiles en C de forma segura
- conexión interna para un montaje extremadamente flexible
Características
alta
Perfil en C 47-2
30 mm
200 mm
-
03-000925
Tapa final negra para rail C, C47
- para perfiles bien acabados
- Resistente a los rayos UV y a la intemperie
![[Translate to ES:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c47-sw.JPG)
Características
sistema de fijación por pinzamiento
no es necesario
Perfil en C 47
57x63x80 mm
Tope de perfil C38 sw
03-001522
Tapa final negra para rail C38
- para perfiles bien acabados
- Resistente a los rayos UV y a la intemperie
![[Translate to ES:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c38-sw.JPG)
Características
sistema de fijación por pinzamiento
no es necesario
Perfil en C 38
C47 sw
57x54x80 mm
03-001523
Set pinza para junta Kalzip
- distribución céntrica de la carga
- se entrega ya montado
Características
junta redondeada
alta
Perfil en C como raíl horizontal
30x36 mm
24 mm
-
03-001069;03-000220

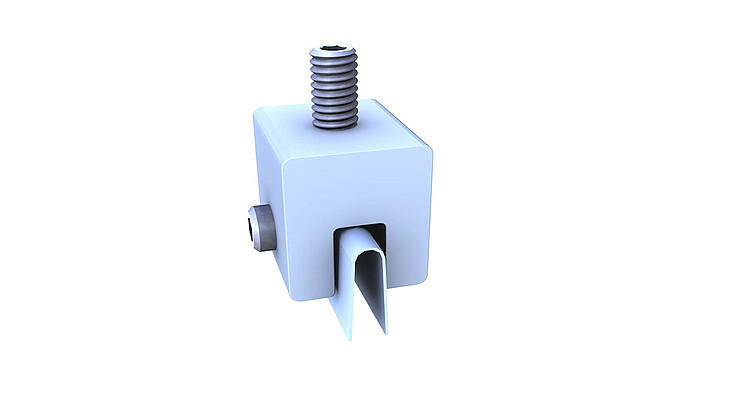

Set pinza de fijación en junta alzada de cobre
- distribución céntrica de la carga
- se entrega ya montado
Características
junta vertical
alta
Perfil en C como raíl vertical
30x17 mm
7,4 mm
juego en cobre con montura VA
03-000219;03-000369
Juego de abrazaderas para costura de plegado en ángulo y a presión M8
- Introducción céntrica de la carga
- Completamente premontado
Características
Costura a presión y en ángulo
Alta
Carril C como carril transversal
14 x 24 mm
14 mm
03-001764
Más información sobre el sistema
Tanto si se trata de una cubierta de junta alzada, de junta alzada tipo Kalzip o de chapa perfilada como la Rib-Roof de Zambelli o la GBS de Domico, el sistema de fijación de novotegra de eficacia probada a lo largo de los años garantiza una fijación segura, estable y altamente fiable de las instalaciones fotovoltaicas en cualquier tipo de cubierta de junta alzada. Con nuestra tecnología de fijación, el sistema de montaje se une directamente a la junta de la cubierta; de esta manera, las cargas se transmiten a la junta de manera centrada. Este sistema de fijación puede utilizarse también con cubiertas de junta alzada de cobre. Se trata de un producto de alta calidad y componentes duraderos y resistentes a la corrosión que se adaptan perfectamente a los requisitos de cada instalación fotovoltaica.
Nuestro sistema se fija a la cubierta de junta alzada de forma rápida y sencilla. Está compuesto por tan solo tres componentes principales: los raíles C, las pinzas de la junta alzada y las del módulo. Los módulos se montan en formato vertical. Por su parte, las pinzas del módulo están disponibles en tres tamaños distintos y en dos colores (aluminio y negro) respectivamente. El montaje se realiza cómodamente desde arriba. En caso necesario, los raíles pueden alargarse utilizando conectores. Asimismo, nuestro sistema de fijación para cubiertas de junta alzada ofrece una excelente ventilación posterior del módulo, así como unos componentes discretos y bloques de módulos homogéneos, con lo que se consigue una instalación con un aspecto visualmente agradable.
