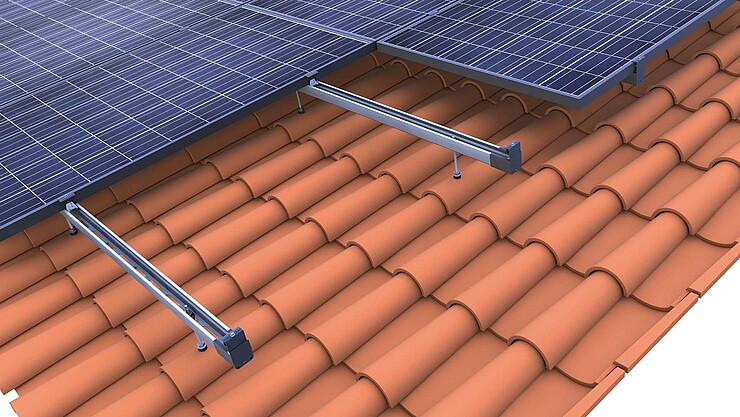

Cubierta de tejas | Sistema con tornillo de doble rosca

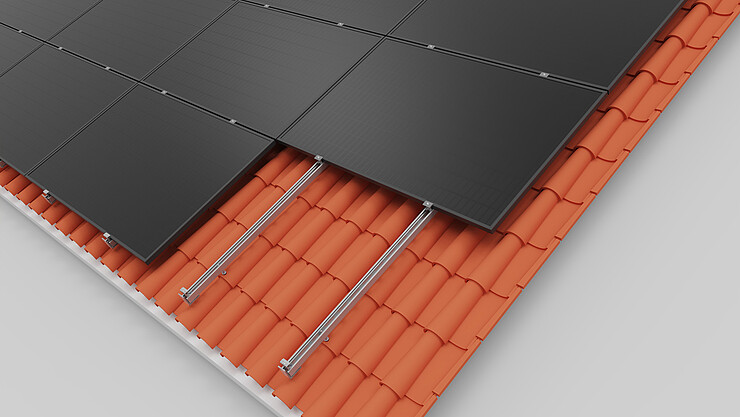

Sistema de pinzas de un nivel con módulos en vertical
- Solución ideal con nuestros tornillos de doble rosca de la gama novotegra
- Carga centrada en dicho tornillo
- Conexión entre el tornillo de doble rosca y raíl con tuercas estriadas
- Pinzas finales e intermedias ya premontadas
-
Solo 2 pinzas para todos los espesores de marcos de módulos
Sus beneficios
Raíl C sirve a la vez de canaleta para cables
Tornillos antideslizantes para facilitar el montaje de los módulos
Producto de alta calidad con sistemas de fijación
Solo 2 pinzas para todos los grosores de marco
Descargas
Components
Components
Clica en + iconos para ver todos los componentes de montaje del sistema.
Pinza central transparente/negra
- fácil de instalar gracias a su sistema de bloqueo
- requiere poco espacio
Características
sistema de fijación por pinzamiento
vertical y apaisado, una sola capa o conexión de perfiles transversales (dependiendo del tipo de tejado)
Perfil en C / perfil C-N, raíles cortos, tejado plano III
30-42 mm/43-52 mm
11,4 mm x 52 mm
sí
03-001345/03-001346/03-000285/03-000286
Pinza final transparente/negra
- fácil de instalar gracias a su sistema de bloqueo
- requiere poco espacio
- es posible enrasar la pinza con el final del perfil
Características
sistema de fijación por pinzamiento
vertical y apaisado, una sola capa o conexión de perfiles transversales
Perfil en C / perfil C-N, raíles cortos, tejado plano III
30-42 mm/43-52 mm
14 mm x 52 mm
sí
03-001237/03-001236/03-000287/03-000288
Set pletina antideslizante
- para fijar los módulos
- fijación adicional de módulos
Características
sistema de fijación por pinzamiento
vertical
Perfil en C / perfil C-N/ perfil N/ soporte de módulo para cubierta vegetal
M8, M6, sin perforación
25 mm
03-000006/03-000007
Raíl C 38-1,6
- también se puede usar como pasacables
Características
puede emplearse como raíl de soporte, como raíl transversal o como pasacables
media
ganchos de tejado con anclaje superior, tornillos de doble rosca, abrazaderas de junta de techo
pinzas de módulo, raíles de inserción
52x38 mm/1,6 mm parte inferior del perfil
2,20 m/5,90 m
sí
03-001362;03-001364;03-001365
Raíl C 47-2
- también se puede usar como pasacables
- se puede pisar durante la instalación
- se puede combinar con un voladizo grande
Características
puede emplearse como raíl de soporte, como raíl transversal o como pasacables
alta
ganchos de tejado con anclaje superior, tornillos de doble rosca, abrazaderas de junta de techo
pinzas de módulo, raíles de inserción
52x47 mm/2 mm parte inferior del perfil
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
sí
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
Set conector interior de raíls
- para conectar dos perfiles en C de forma segura
- disponible como junta de expansión
Características
alta
Perfil en C 38, 47, 71, 95
52x40 mm/ 50 mm de separación entre las perforaciones
325 mm
junta de expansión
Set conector interior de raíl C47
- para conectar dos perfiles en C de forma segura
- conexión interna para un montaje extremadamente flexible
Características
alta
Perfil en C 47-2
30 mm
200 mm
-
03-000925
Tornillo doble rosca M10
- distribución céntrica de la carga
- se entrega ya montado
- disponible en varias longitudes
- adecuado también para tejados trapezoidales
Características
Correas de madera
media
Perfil en C como raíl horizontal o vertical
tornillos de rosca combinada, placas de base
en función de la longitud
200 mm/250 mm/300 mm
Juego de 50 uds. / Juego de 10 uds.
03-000222;03-000223;03-000224
Tornillo doble rosca M12
- distribución céntrica de la carga
- se entrega ya montado
- disponible en varias longitudes
- adecuado también para tejados trapezoidales
Características
Correas de madera
alta
Perfil en C como raíl horizontal o vertical
tornillos de rosca combinada, placas de base
en función de la longitud
200 mm/250 mm/300 mm
Juego de 50 uds. / Juego de 10 uds.
03-000211;03-000210;03-000216
Más información sobre el sistema
Nuestros tornillos de doble rosca de la gama novotegra son la solución ideal para la fijación con montaje en cubierta de teja árabe. Gracias a la fijación central de los tornillos de doble rosca a los raíles C, la carga se transmite centrada a dicho tornillo con lo que este no se ve sometido a cargas de flexión adicionales. La fijación del raíl C sigue siempre el mismo patrón: la clásica conexión roscada con una tuerca con borde dentado garantiza una unión rápida, sólida y fiable a largo plazo, tanto si se opta por un montaje de un nivel como por uno de dos niveles. El interior del raíl sirve también como canaleta para cables y dispone de suficiente espacio para albergar los cables y el conector macho.
