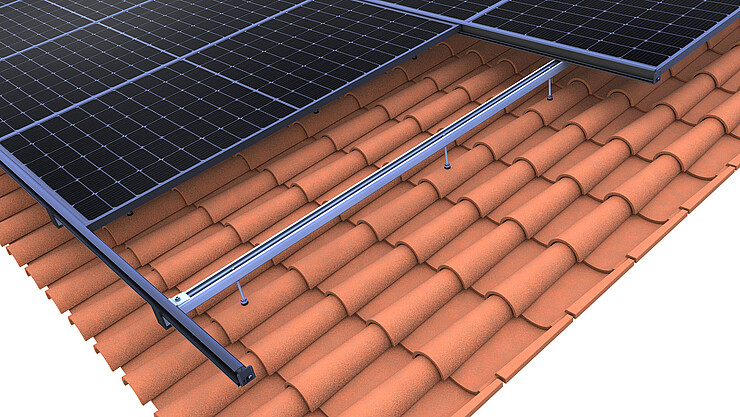

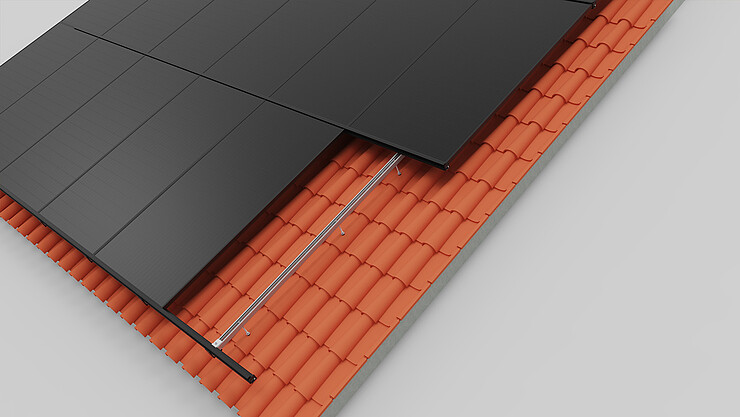

Cubierta de teja árabe | Sistema de inserción
Sistema de inserción con módulos instalados en vertical
- Solución premium con estética inigualable
- Excelente ventilación trasera del módulo
- Rail de inserción anodizado negro en función del marco del módulo
Sus beneficios
Aspecto del sistema de gran calidad y montaje rápido gracias al sistema de inserción
Tornillos completamente premontados con transmisión centrada de la carga

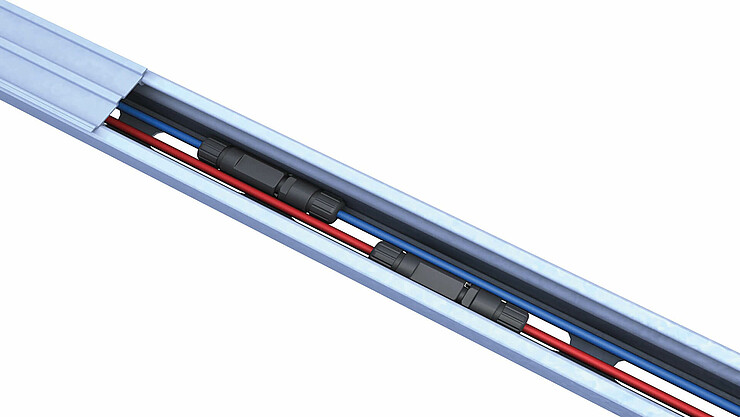

El carril C también sirve como pasacables
Módulo libre de tensión gracias al sistema flotante
Descargas
Components
Components
Clica en + iconos para ver todos los componentes de montaje del sistema.
Conector de raíl de inserción IR
- el conector actúa como junta de expansión al mismo tiempo
Características
sistema de inserción
Llave Allen de 3 mm
raíl de inserción
65x150 mm
sí
03-000648/03-000499
Raíles de inserción
- unos acabados y una instalación de alta calidad
- instalación rápida
- instalación sin tensión y de módulos flotantes
Características
sistema de inserción
vertical y apaisado, conexión de perfiles transversales o montaje especial
Perfil en C / perfil C-N / perfil N / perfiles cortos en horizontal
30-50 mm
5,40 m - todos / 2,20 m (35 mm + 40 mm)
sí
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Conector de raíl transversal con perfiles en C o C-N
- conexión segura gracias a un cierre fuerte
- se entrega ya montado
Características
sistema de inserción
Vástago hexagonal AF 13
Perfil en C / perfil C-N / perfiles cortos en horizontal
50x66 mm
Set pletina antideslizante para raíl C
- para fijar los módulos
- fijación adicional de módulos
Características
sistema de fijación por pinzamiento
apaisado
Perfil en C (como raíl vertical)
53 mm x 80 mm x 80/100/130 mm
C47-2/C71-2/C95-3
sí
03-000259/03-000260/03-000261/03-000262/03-000263/03-000264
Raíl C 47-2
- también se puede usar como pasacables
- se puede pisar durante la instalación
- se puede combinar con un voladizo grande
Características
puede emplearse como raíl de soporte, como raíl transversal o como pasacables
alta
ganchos de tejado con anclaje superior, tornillos de doble rosca, abrazaderas de junta de techo
pinzas de módulo, raíles de inserción
52x47 mm/2 mm parte inferior del perfil
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
sí
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
Set conector interior de raíl C47
- para conectar dos perfiles en C de forma segura
- conexión interna para un montaje extremadamente flexible
Características
alta
Perfil en C 47-2
30 mm
200 mm
-
03-000925
Set tope final para raíl inserción IR
- perfiles bien acabados
- del mismo color que el raíl de inserción
- evita que los módulos se salgan del raíl
Características
sistema de inserción
Llave Torx 30
raíl de inserción
49x49 mm
sí
03-000691;03-000693
Tornillo doble rosca M10
- distribución céntrica de la carga
- se entrega ya montado
- disponible en varias longitudes
- adecuado también para tejados trapezoidales
Características
Correas de madera
media
Perfil en C como raíl horizontal o vertical
tornillos de rosca combinada, placas de base
en función de la longitud
200 mm/250 mm/300 mm
Juego de 50 uds. / Juego de 10 uds.
03-000222;03-000223;03-000224
Más información sobre el sistema

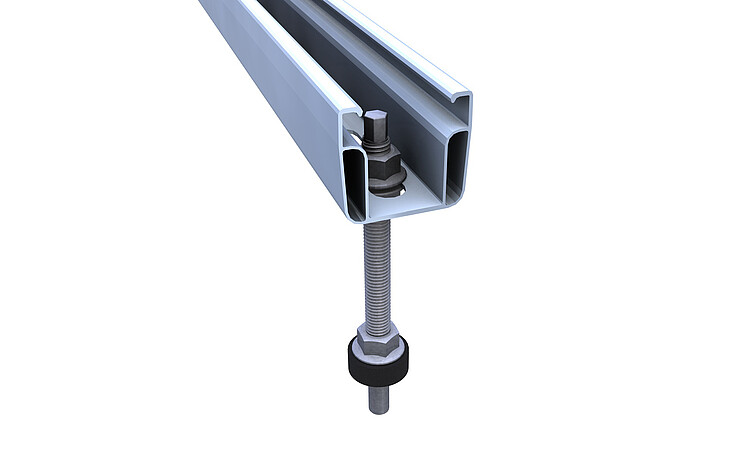

Nuestros tornillos de doble rosca de la gama novotegra son la solución ideal para la fijación con montaje en cubierta de teja árabe. Gracias a la fijación central de los tornillos de doble rosca a los raíles C, la carga se transmite centrada a dicho tornillo con lo que este no se ve sometido a cargas de flexión adicionales. La fijación del raíl C sigue siempre el mismo patrón: la clásica conexión roscada con una tuerca con borde dentado garantiza una unión rápida, sólida y fiable a largo plazo, tanto si se opta por un montaje de un nivel como por uno de dos niveles. El interior del raíl sirve también como canaleta para cables y dispone de suficiente espacio para albergar los cables y el conector macho.
