Blachodachówka | System zaciskowy, montaż poziomy
System zaciskowy z montowanymi poziomo modułami do blachodachówki
- Klemowanie modułów w optymalnym, wyznaczonym zakresie montażu
- Niski nakład pracy logistycznej podczas budowy instalacji
- Szybki montaż od góry
- Przewodność elektryczna między systemem montażowym i pokryciem dachu
Komponenty
Komponenty
Kliknij ikony „+”, aby wyświetlić komponenty tego systemu montażowego.
Zacisk środkowy pusty/czarny
- łatwy w montażu dzięki funkcji blokowania
- wymaga niewielkiej przestrzeni
Charakterystyka
system zaciskowy
pionowy i poziomy, połączenie szynowe jednowarstwowe lub z szynami krzyżowymi (w zależności od rodzaju dachu)
Szyna ceownikowa / szyna C-N, szyny krótkie, dachy płaskie III
30-42 mm / 43-52 mm
11,4 mm x 52 mm
tak
03-001345/03-001346/03-000285/03-000286
Zacisk końcowy pusty/czarny
- łatwy w montażu dzięki funkcji blokowania
- wymaga niewielkiej przestrzeni
- możliwe zakończenie zlicowane z szyną
Charakterystyka
system zaciskowy
pionowy i poziomy, połączenie szynowe jednowarstwowe lub z szynami krzyżowymi
Szyna ceownikowa / szyna C-N, szyny krótkie, dachy płaskie III
30-42 mm / 43-52 mm
14 mm x 52 mm
tak
03-001237/03-001236/03-000287/03-000288
Osłona antypoślizgowa do blachy trapezowej
- pomoc montażowa dla najniższego rzędu modułu
- dodatkowe zabezpieczenie modułów
Charakterystyka
system zaciskowy
poziomy
profil krótki poziomy
53 mm x 30 mm x 30 mm
C24/125 mm, C47/200 mm, C33/125 mm
-
03-000233
Szyna krótka C24 z uszczelnieniem EPDM 125 mm
- całkowicie zmontowana z uszczelnieniem EPDM i perforacją
- mocowanie oszczędzające materiał
Charakterystyka
może być stosowana jako szyna nośna modułu lub szyna poprzeczna
poziomy
wysoka
zaciski do modułów, szyny wsuwane
24 x 52 mm
125 mm
-
03-000841
Szyna krótka C47 z uszczelnieniem EPDM 200 mm
- całkowicie zmontowana z uszczelnieniem EPDM i perforacją
- doskonała wentylacja tylna modułu z dodatkową przestrzenią do pokrycia dachu
Charakterystyka
może być stosowana jako szyna nośna modułu lub szyna poprzeczna
poziomy
wysoka
zaciski do modułów, szyny wsuwane
47 x 52 mm
200 mm
-
03-001108
Szyna krótka C33 R39,4 z uszczelnieniem EPDM 125 mm
- całkowicie zmontowana z uszczelnieniem EPDM i perforacją
- mocowanie oszczędzające materiał
Charakterystyka
może być stosowana jako szyna nośna modułu lub szyna poprzeczna
poziomy
wysoka
zaciski do modułów, szyny wsuwane
33 x 52 mm (promień 39,4 mm)
125 mm
-
03-001223
Śruba montażowa E16
- duże siły trzymania dzięki bezwiórowemu mocowaniu bezpośredniemu
- śruby do cienkich blach zatwierdzone przez nadzór budowlany
Charakterystyka
śruba ze stali V2A do cienkiej blachy z uszczelką EPDM
6,0 x 25 mm
16 mm
03-000880
Śruba montażowa E11
- duże siły trzymania dzięki bezwiórowemu mocowaniu bezpośredniemu
- śruby do cienkich blach zatwierdzone przez nadzór budowlany
Charakterystyka
śruba ze stali V2A do cienkiej blachy z uszczelką EPDM
5,5 x 25 mm
11 mm
03-000893
Więcej informacji o systemie

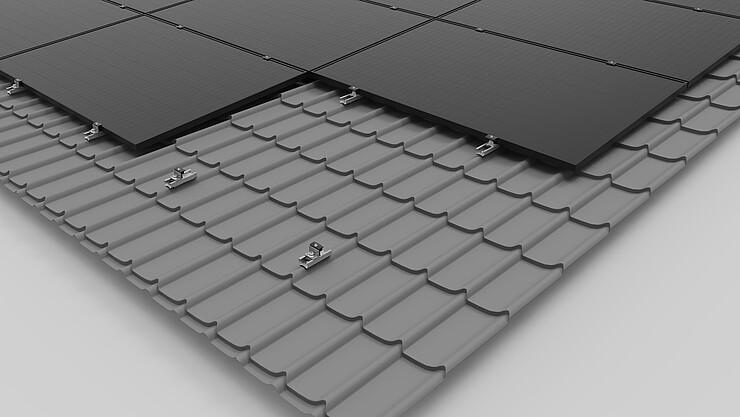

Mamy dla Ciebie idealne rozwiazanie do montazu modułów w poziomie na blachodachówce : Nasz mostek krótki półokragły C33 z podklejka gumowa EPDMidealnie dopasowuje sie do fali blachodachówki. Montaz odbywa sie bezposrednio do blachodachówki za pomoca specjalnych srub, zatwierdzonych przez organ nadzoru budowlanego – bez wiercenia i szukania krokwi. Wystarczy tylko jeden klucz szesciokatny – zarówno sruby do blachy jak i klem maja ten sam rozmiar.
Dzieki przemyslanym komponentom i kilku etapom pracy osiagasz atrakcyjny stosunek wydajnosci do ceny. Mocowanie modułów odbywa sie bardzo szybko, dzieki naszym gotowym klemom, które sa dostepne w rozmiarach od 3052 mm. Prosty system, który mozna szybko i sprawnie zamontowac, ułatwi i przyspieszy prace kazdemu instalatorowi.
