Metallziegeldach | Klemmsystem quer
Klemmsystem mit Direktbefestigung und quer montierten Modulen
- Nur eine Handvoll Komponenten, komplett vormontiert
- Geringe Materialkosten und einfache Handhabung
- Hohe Haltekräfte durch spanlose Direktbefestigung mit bauaufsichtlich zugelassenen Dünnblechschrauben
- Nur ein Montagewerkzeug erforderlich
Bauteile
Bauteile
Klicken Sie auf die +Symbole, um die Komponenten dieses Montagesystems zu sehen.

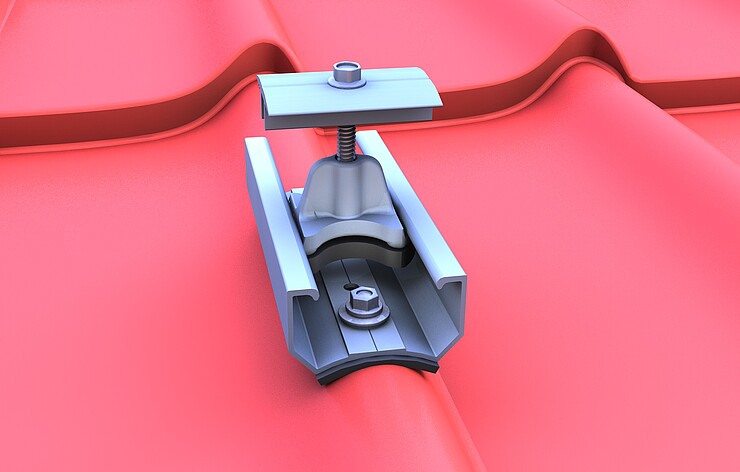

Mittelklemme blank/schwarz
- Montagefreundlich dank Arretierfunktion
- Wenig Platzbedarf
![[Translate to DE:]](/fileadmin/_processed_/8/f/csm_mittelklemme-blank-schwarz_91f729f169.jpg)
Merkmale
Klemmsystem
Hochkant & Quer, Einlagig oder Kreuzverbund (je nach Dachart)
C-Schienen/ C-N-Schiene, Kurzprofile, Flachdach III
30-42mm/43-52mm
11,4mmx52mm
Ja
03-001345/03-001346/03-000285/03-000286

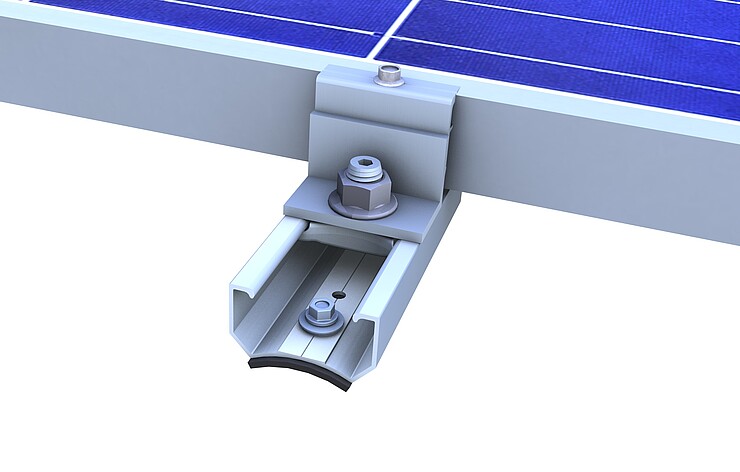

Endklemme blank/schwarz
- Montagefreundlich dank Arretierfunktion
- Wenig Platzbedarf
- Bündiger Abschluss mit der Schiene möglich
![[Translate to DE:]](/fileadmin/_processed_/8/0/csm_endklemme-kombination-03-00029x_cf49e0be1a.jpg)
Merkmale
Klemmsystem
Hochkant & Quer, Einlagig oder Kreuzverbund (je nach Dachart)
C-Schienen/ C-N-Schiene, Kurzprofile, Flachdach III
30-42mm/43-52mm
14mmx52mm
Ja
03-001237/03-001236/03-000287/03-000288
Abrutschsicherung Trapez quer
- Montagehilfe an der untersten Modulreihe
- Zusätzliche Sicherung der Module
Merkmale
Klemmsystem
Quer
Kurzprofile Quermontage
53mmx30mmx30mm
C24/125mm, C47/200mm, C33/125mm
-
03-000233
Kurzprofil C24 mit EPDM 125mm
- Komplett vorkonfektioniert mit EPDM und Lochraster
- Materialsparende Befestigung
Merkmale
Einsetzbar als Modultrageschiene oder Kreuzschiene
Quer
Hoch
Modulklemmen, Einlegeschienen
24x52mm
125mm
-
03-000841
Kurzprofil C47 mit EPDM 200mm
- Komplett vorkonfektioniert mit EPDM und Lochraster
- Gute Modulhinterlüftung mit ausreichend Platz zur Dacheindeckung
Merkmale
Einsetzbar als Modultrageschiene oder Kreuzschiene
Quer
Hoch
Modulklemmen, Einlegeschienen
47x52mm
200mm
-
03-001108

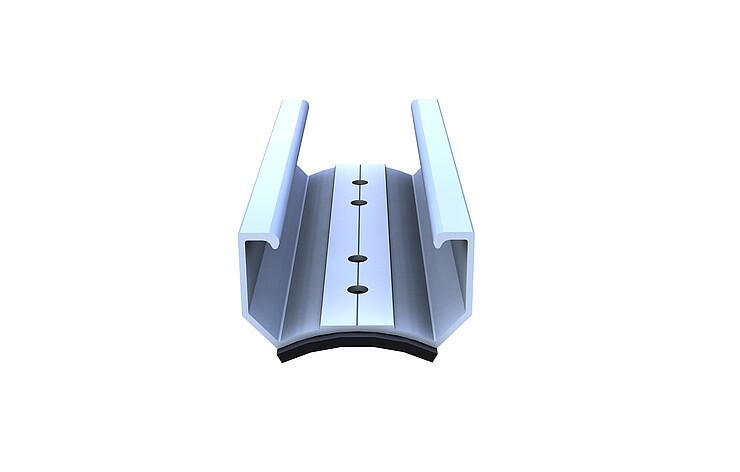

Kurzprofil C33 R39,4 mit EPDM 125mm
- Komplett vorkonfektioniert mit EPDM und Lochraster
- Materialsparende Befestigung
Merkmale
Einsetzbar als Modultrageschiene oder Kreuzschiene
Quer
Hoch
Modulklemmen, Einlegeschienen
33x52mm (Radius 39,4mm)
125mm
-
03-001223
Schraube E16
- Hohe Haltekräfte durch spanlose Direktbefestigung
- Bauaufsichtlich zugelassene Dünnblechschraube
Merkmale
Dünnblechschraube V2A mit EPDM-Dichtung
6,0x25mm
16mm
03-000880
Schraube E11
- Hohe Haltekräfte durch spanlose Direktbefestigung
- Bauaufsichtlich zugelassene Dünnblechschrauben
Merkmale
Dünnblechschraube V2A mit EPDM-Dichtung
5,5x25mm
11mm
03-000893
Weitere Informationen zum Montagesystem für Metallziegeldach
Mit unserem Klemmsystem für Metallziegeldächer bei Modulquermontage haben wir immer die passende Lösung komplett vorkonfektioniert für Sie. Ob für die ertragsoptimierte Anlage oder das Projektgeschäft – Sie erhalten ein bewährtes Montagesystem in hoher Fertigungsqualität, aus langlebigen und korrosionsbeständigen Materialien. Unser Klemmsystem für Metallziegeldächer bietet Ihnen darüber hinaus ein attraktives Preis-Leistungs-Verhältnis. Mit den bauaufsichtlich zugelassenen Dünnblechschrauben befestigen Sie die bereits auf die richtige Länge zugesägten und mit hochwertigen EPDM-Dichttrennstreifen beklebten Kurzprofile direkt auf den Metallziegelhochsicken.
Die Modulbefestigung erfolgt mit den bewährten Mittel- und Endklemmen – mit nur drei verschiedenen Klemmen decken wir alle Rahmenhöhen von 28 - 52 mm ab. Einfachstes Handling auf der Baustelle garantiert eine schnelle und äußerst effiziente Montage von oben – ohne Säge- oder Bohrspäne. Dabei genügt ein Werkzeug, denn der Antrieb der Dünnblechschrauben und Klemmen ist identisch. Gute Modulhinterlüftung, elektrische Leitfähigkeit zwischen Montagesystem und Dachhaut sowie geringer Materialeinsatz und attraktive Optik sind weitere Pluspunkte unseres Montagesystems – so bleiben keine Wünsche offen.
