Gründach | Ost-West-System
Klemmsystem einlagig mit hochkant aufgeständerten Modulen
-
Geeignet für verschiedenste Dachbegrünungen
-
Retentionseffekt: Zeitverzögerter Wasserabfluss gerade bei Starkregen entlastet die Kanalisation
-
Natürliche Kühlung der Umgebungstemperatur sowie der PV Anlage
-
Nachhaltige Produktion aus recyceltem Kunststoff made in Europe
- Deutschland
- Schweiz
- Österreich
Bauteile
Bauteile
Klicken Sie auf die +Symbole, um die Komponenten dieses Montagesystems zu sehen.

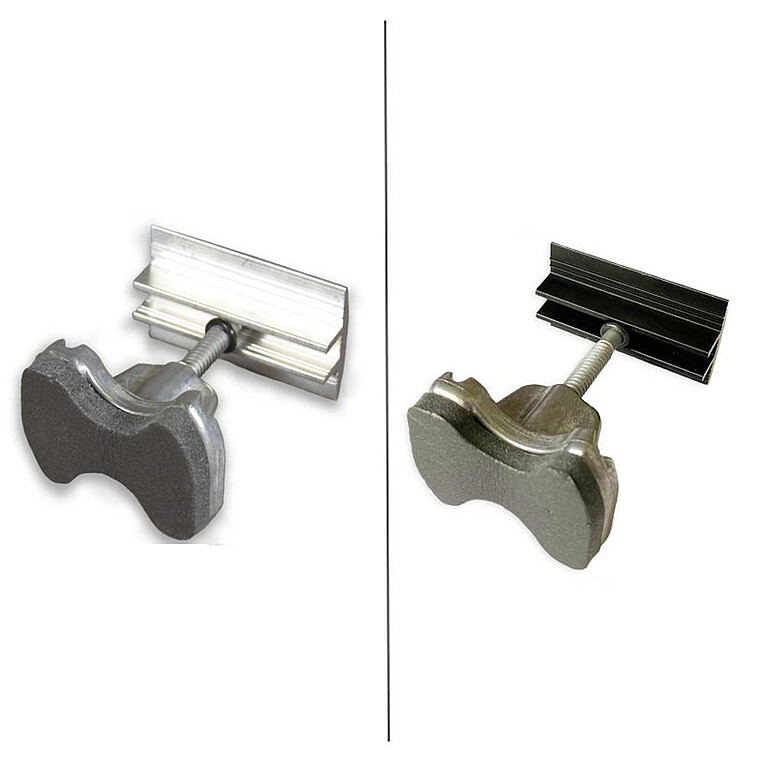

Mittelklemme blank/schwarz
- Montagefreundlich dank Arretierfunktion
- Wenig Platzbedarf
![[Translate to DE:]](/fileadmin/_processed_/8/f/csm_mittelklemme-blank-schwarz_91f729f169.jpg)
Merkmale
Klemmsystem
Hochkant & Quer, Einlagig oder Kreuzverbund (je nach Dachart)
C-Schienen/ C-N-Schiene, Kurzprofile, Flachdach III
30-42mm/43-52mm
11,4mmx52mm
Ja
03-001345/03-001346/03-000285/03-000286

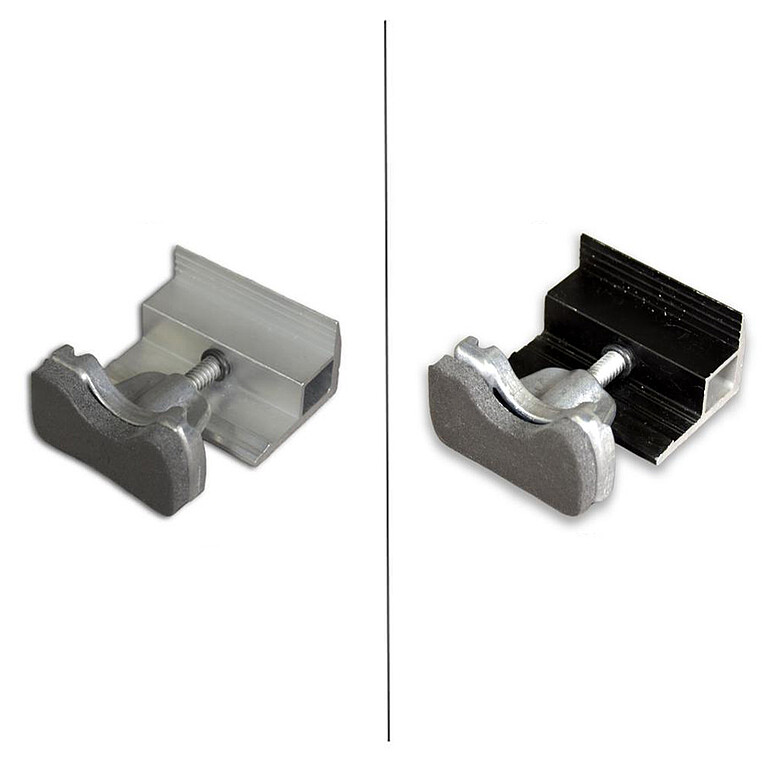

Endklemme blank/schwarz
- Montagefreundlich dank Arretierfunktion
- Wenig Platzbedarf
- Bündiger Abschluss mit der Schiene möglich
![[Translate to DE:]](/fileadmin/_processed_/8/0/csm_endklemme-kombination-03-00029x_cf49e0be1a.jpg)
Merkmale
Klemmsystem
Hochkant & Quer, Einlagig oder Kreuzverbund (je nach Dachart)
C-Schienen/ C-N-Schiene, Kurzprofile, Flachdach III
30-42mm/43-52mm
14mmx52mm
Ja
03-001237/03-001236/03-000287/03-000288

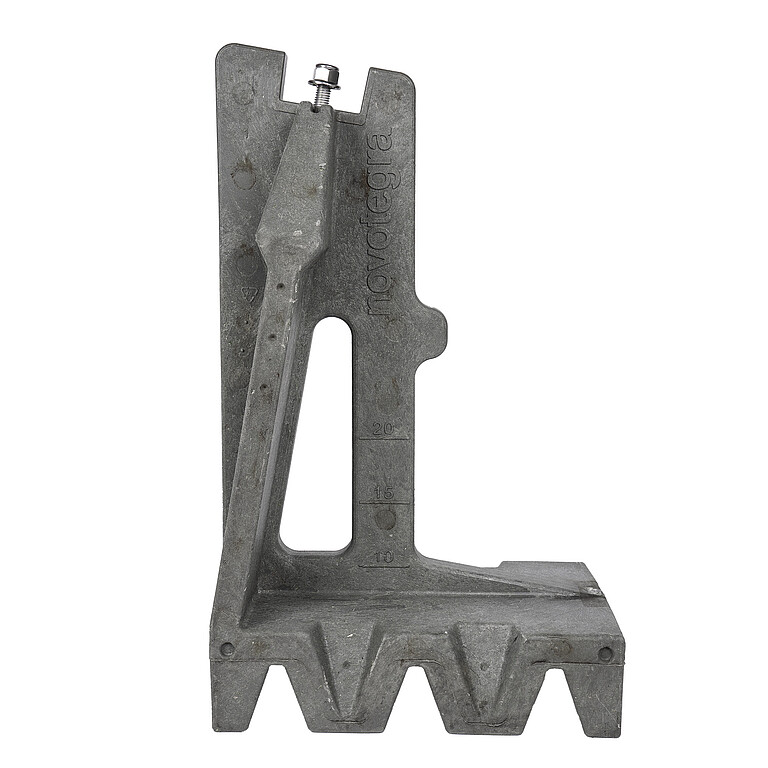

Modulstütze Gründach tief
- Hohe Stabilität durch Formschluss mit der Substratplatte
- Aus recyceltem UV-beständigem Kunststoff made in Germany
- Füllstandskala für Substrat und Tragegriff
![[Translate to DE:]](/fileadmin/_processed_/1/0/csm_Gruendach_Modulstuetze_tief_083bae6225.jpg)
Merkmale
Klemmsystem
Hochkant
Gründach Ost-West, Gründach Süd, Gründach Schmetterling
Modulauflager vorne
463x300x200mm
03-001579

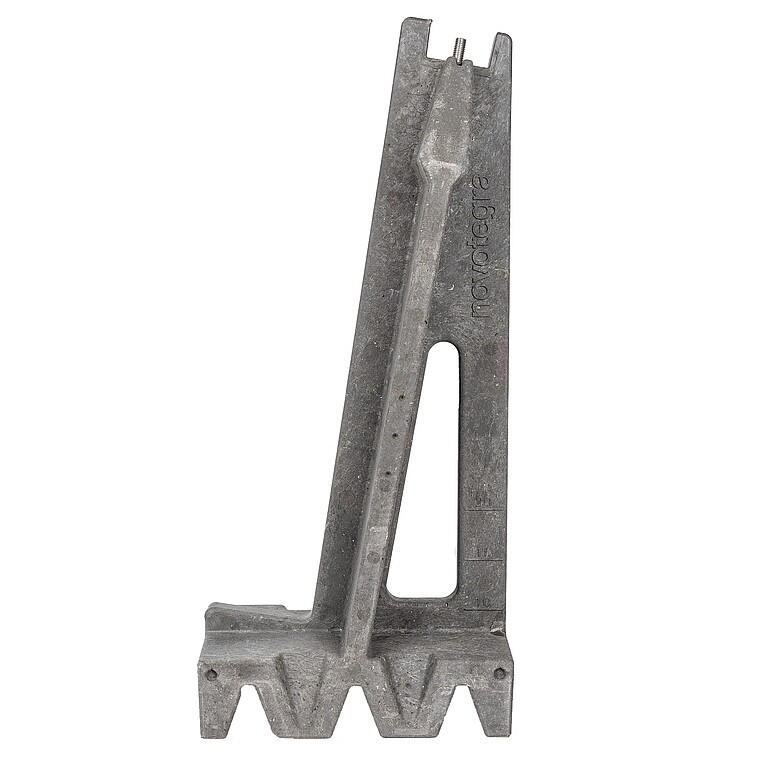

Modulstütze Gründach hoch
- Hohe Stabilität durch Formschluss mit der Substratplatte
- Aus recyceltem UV-beständigem Kunststoff made in Germany
- Füllstandskala für Substrat und Tragegriff
![[Translate to DE:]](/fileadmin/_processed_/7/3/csm_Gruendach_Modulstuetze_hoch_962269817b.jpg)
Merkmale
Klemmsystem
Hochkant
Gründach Ost-West, Gründach Süd, Gründach Schmetterling
Modulauflager hinten
625x300x200mm
03-001578

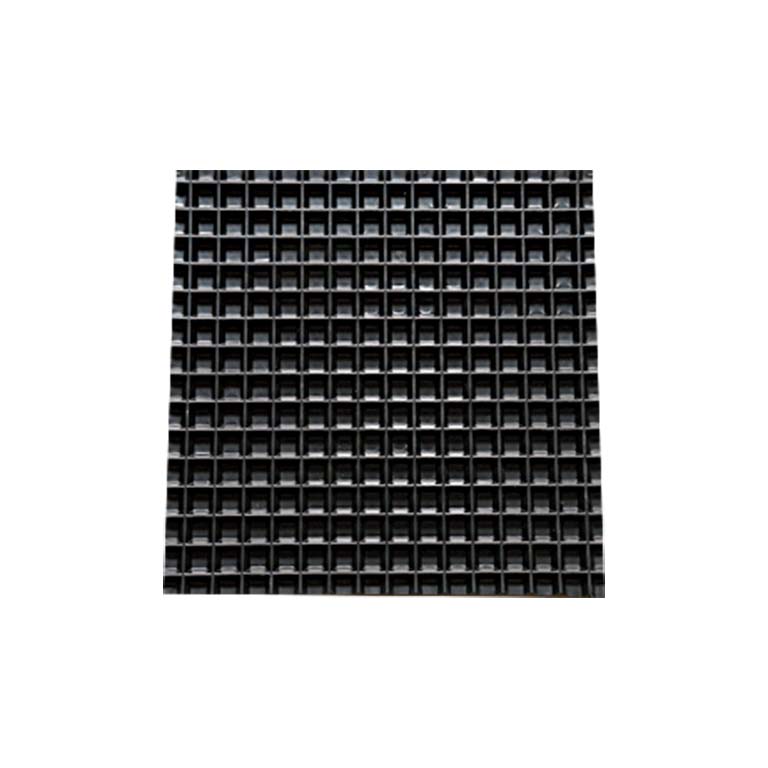

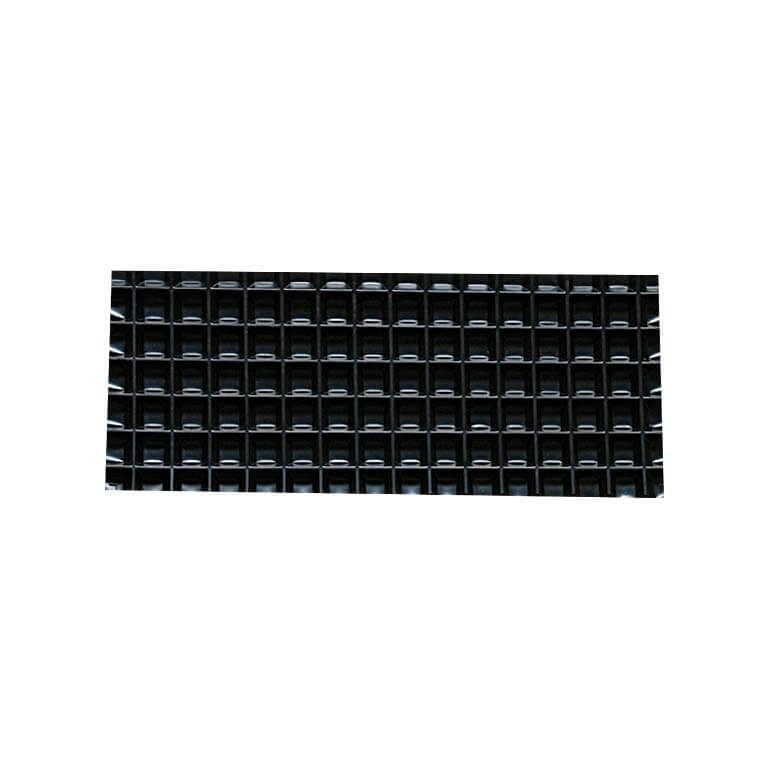

Substratplatte Gründach
- Viel Platz für Substrat zur Ballastierung
- Wasserspeichervolumen begünstigt den Retentionseffekt
- Aus recyceltem UV-beständigem Kunststoff made in Germany
Merkmale
Gründach
Kunststoff
Gründach Ost-West, Gründach Süd, Gründach Schmetterling
Aufbringung von Substrat zur Ballastierung
1550 x 1550 x 52 mm
03-001507
Substratplatte Gründach halb
- Viel Platz für Substrat zur Ballastierung
- Wasserspeichervolumen begünstigt den Retentionseffekt
- Aus recyceltem UV-beständigem Kunststoff made in Germany
Merkmale
Gründach
Kunststoff
Gründach Ost-West, Gründach Süd, Gründach Schmetterling
Aufbringung von Substrat zur Ballastierung
1500 x 750 x 52 mm
03-001508

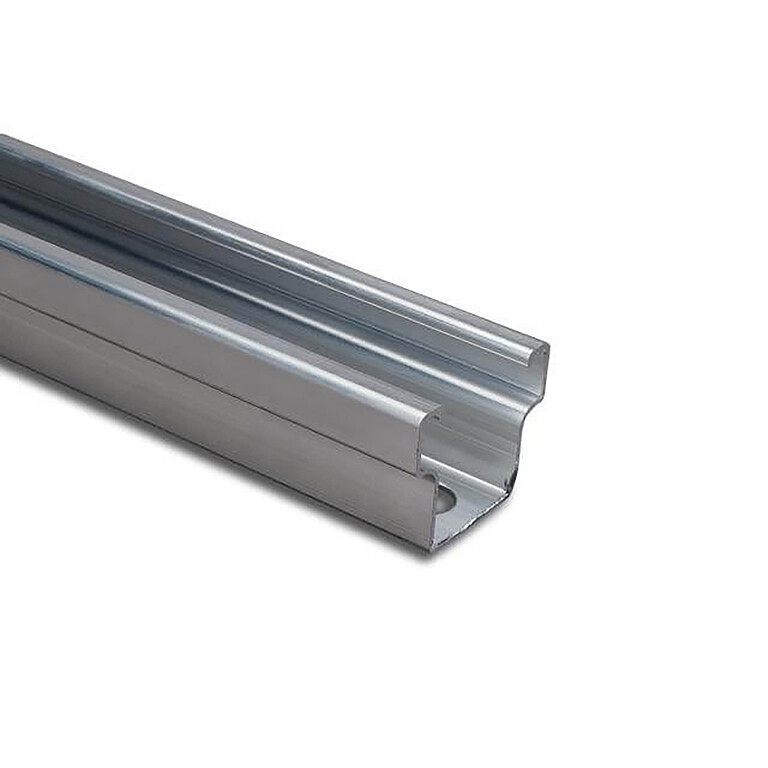

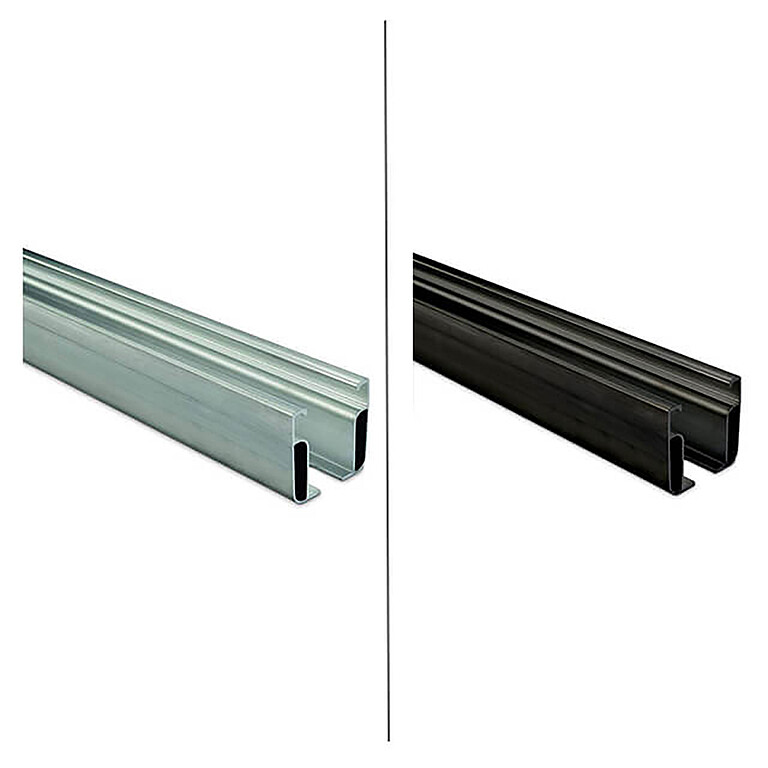

C-Schiene 38-1,6
- Dient gleichzeitig als Kabelkanal
Merkmale
Einsetzbar als Modultrageschiene, Kreuzschiene oder Kabelkanal
Mittel
Dachhaken top-fix, Stockschrauben, Falzklemmen
Modulklemmen, Einlegeschienen
52x38mm/1,6mm Bodenstärke
2,20 m/5,90 m
Ja
03-001362;03-001364;03-001365
C-Schiene 47-2
- Dient gleichzeitig als Kabelkanal
- Trittfest bei der Montage
- Große Auskragung möglich
Merkmale
Einsetzbar als Modultrageschiene, Kreuzschiene oder Kabelkanal
Hoch
Dachhaken top-fix, Stockschrauben, Falzklemmen
Modulklemmen, Einlegeschienen
52x47mm/2mm Bodenstärke
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
Ja
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370

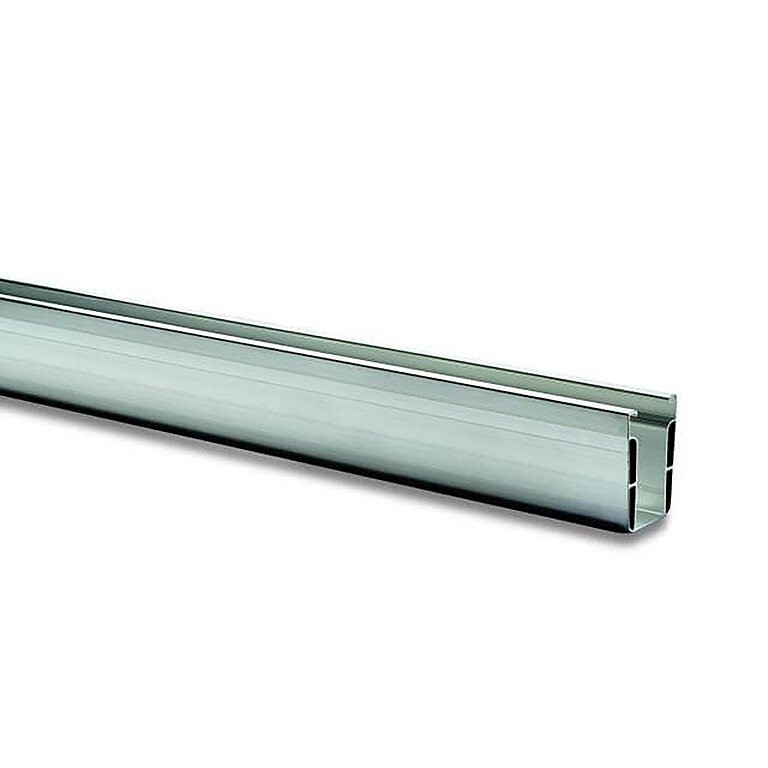

C-Schiene 71-2
- Dient gleichzeitig als Kabelkanal
- Trittfest bei der Montage
- Große Auskragung möglich
Merkmale
Einsetzbar als Modultrageschiene, Kreuzschiene oder Kabelkanal
Sehr hoch
Dachhaken top-fix, Stockschrauben, Falzklemmen
Modulklemmen, Einlegeschienen
52x71mm/2mm Bodenstärke
5,90 m
Nein
03-001371

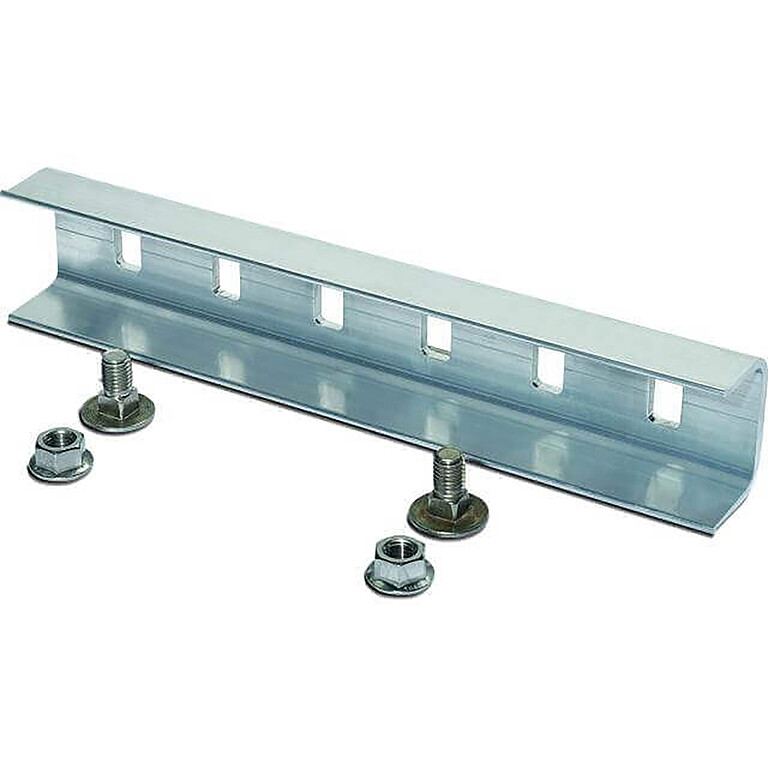

Schienenverbinder-Sets
- Sichere Verbindung zweier C-Schienen
- Auch in Ausführung als Loslager erhältlich
Merkmale
Hoch
C-Schiene 38, 47, 71, 95
52x40mm/Lochabstand 50mm
325mm
Loslager

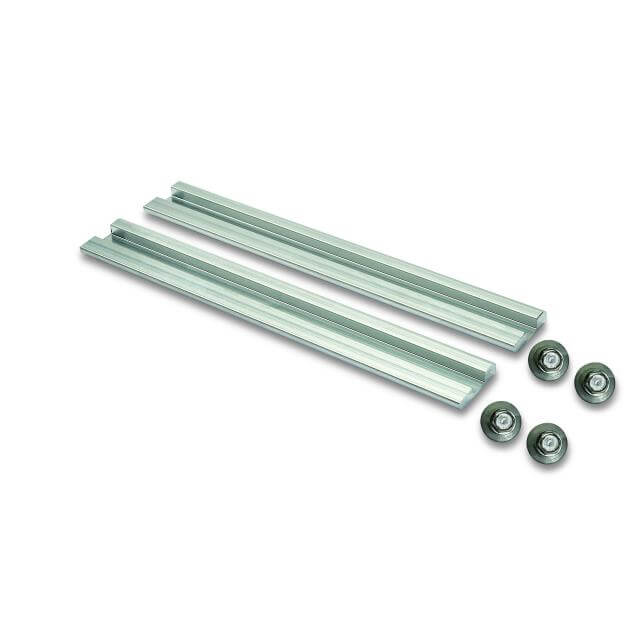

Schienenverbinder-Set C47 S
- Sichere Verbindung zweier C-Schienen
- Innenliegender Verbinder für maximale Montagefreiheit
Merkmale
Hoch
C-Schiene 47-2
30mm
200mm
-
03-000925

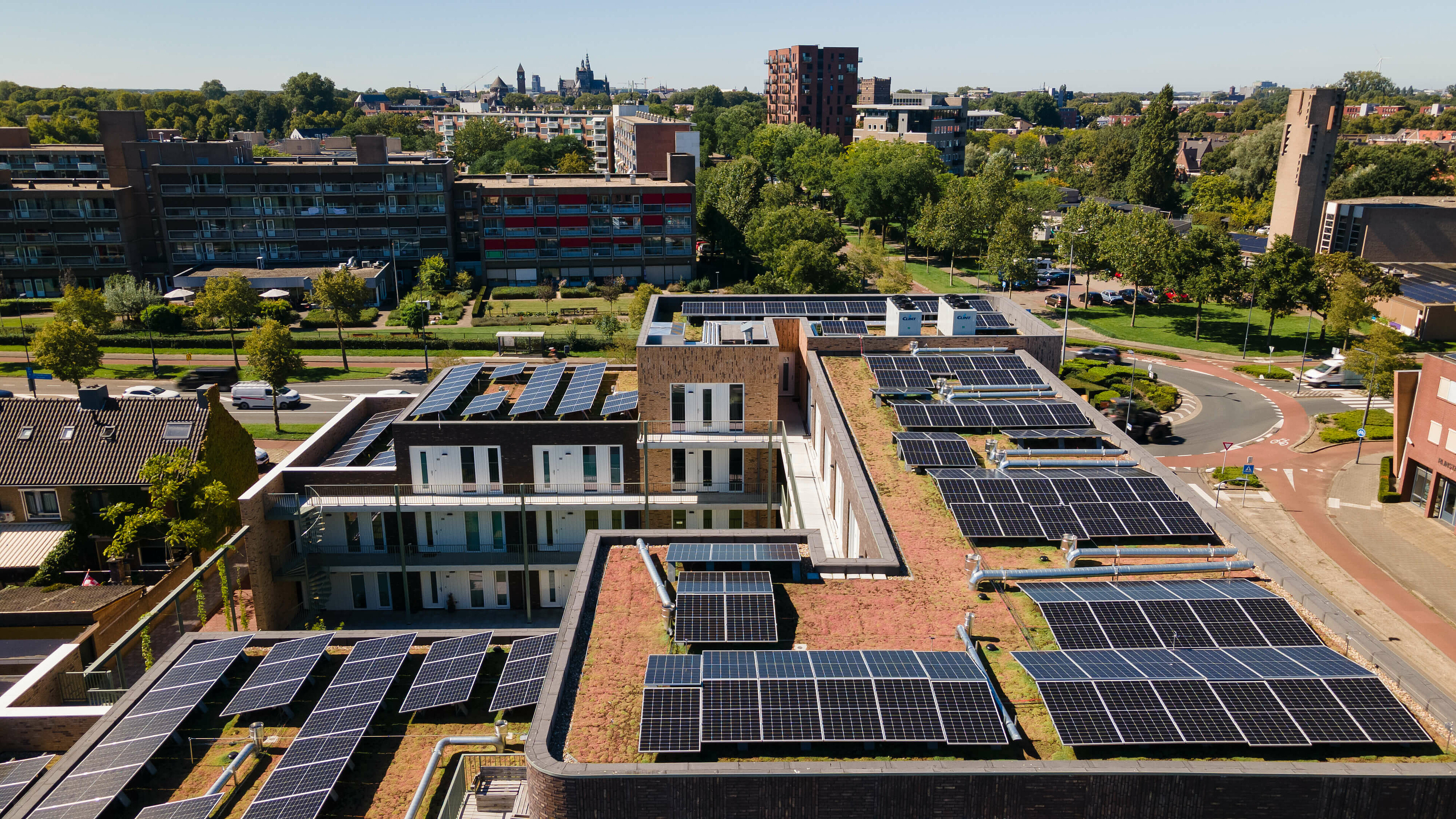

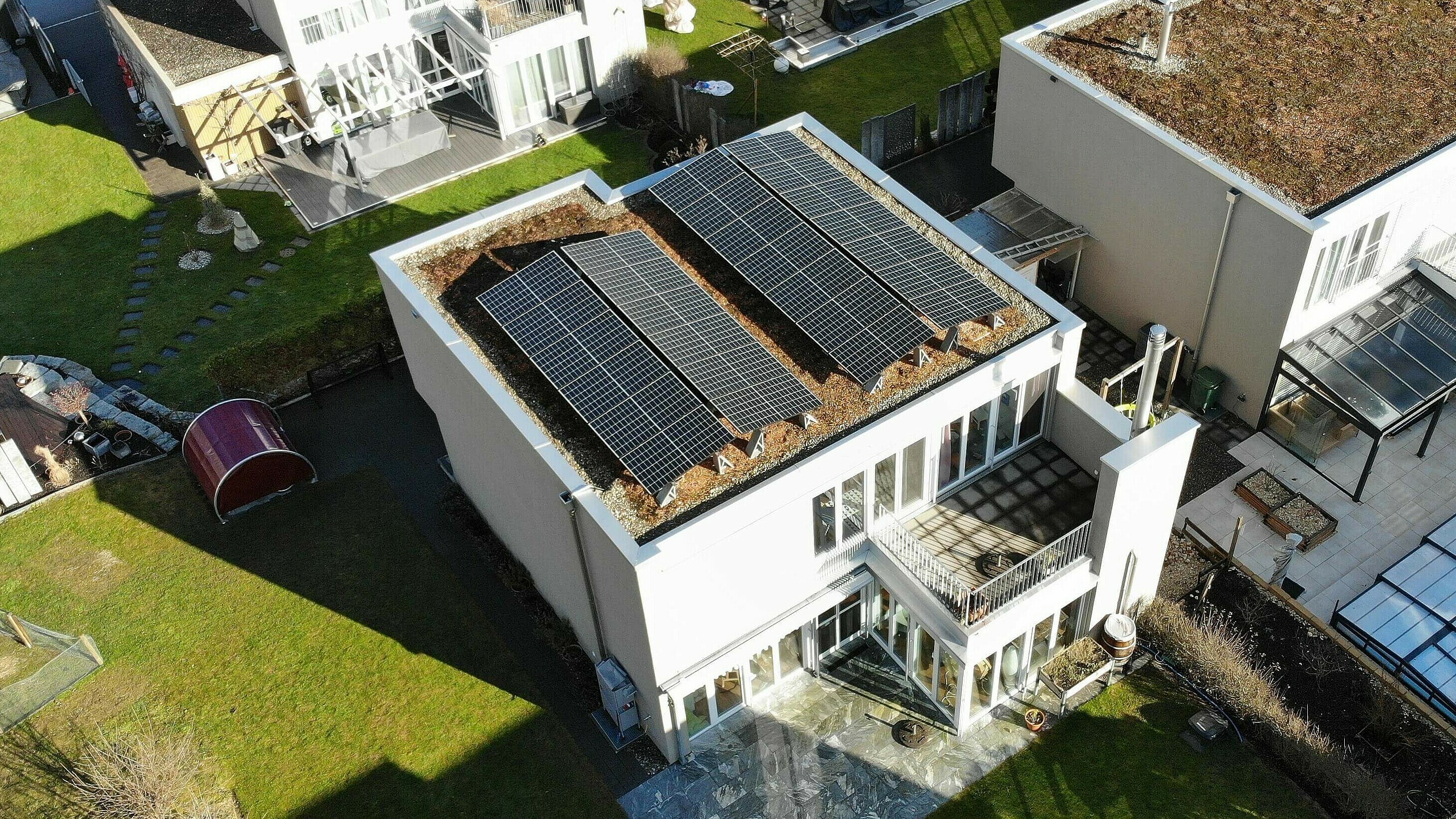

Gründach PV-Unterkonstruktion

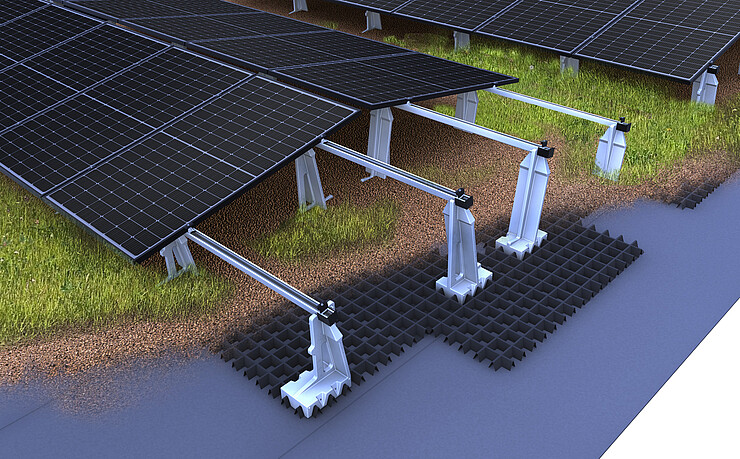

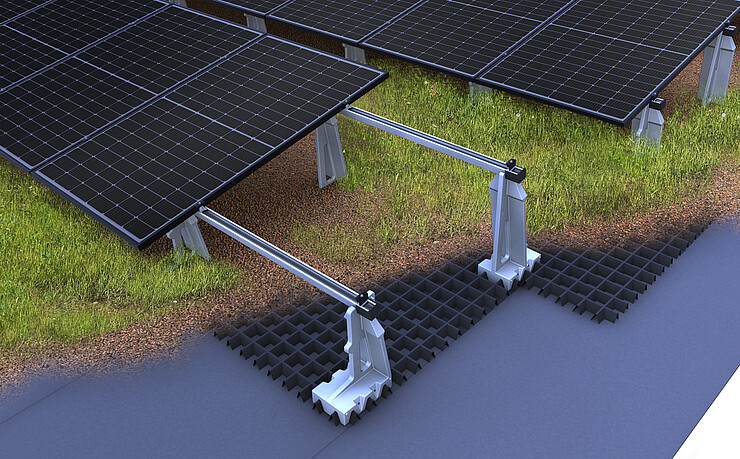

Mit der Unterkonstruktion von novotegra nutzen Sie die Fläche des begrünten Flachdachs optimal aus. Durch unterschiedliche Montagevarianten mit denselben Komponenten sind nicht nur Ost-West-, sondern auch Schmetterling- oder Süd-Ausrichtungen möglich. Die vertikale Montage der Solar-Module ist dabei im Vergleich zur horizontalen Montage materialsparender.

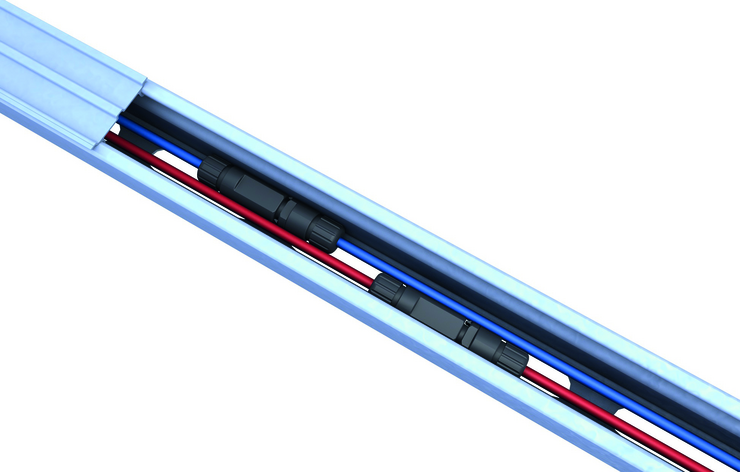

Die aus recyceltem, UV-beständigem Kunststoff gefertigten Substratplatten werden überlappend verlegt – ganz ohne Einmessen. So gelingt die Montage schnell und fehlerfrei! Auch die Verlegung der Kabel ist durch den in die C-Schienen integrierten Kanal denkbar einfach.
Die Grundplatten bieten ausreichend Volumen für die Ballastierung mit Substrat. Somit ist keine Dachdurchdringung oder Verankerung der Unterkonstruktion notwendig. Ihr Wasserspeichervolumen begünstigt zudem den Retentionseffekt.
Die Gründach PV-Unterkonstruktion kann momentan ausschließlich auf neu gebauten und anschließend begrünten Dächern eingesetzt werden. Die Reihenfolge der Gewerke muss dabei unbedingt beachtet werden:
Nachdem der Dachbegrüner bzw. Landschaftsgärtner die Retentionsschicht aufgebracht hat, montiert der Installateur Substratmatten, Stützen und Schienen. Anschließend bringt der Dachbegrüner das Substrat auf. Dann können die Solarmodule installiert und angeschlossen werden.
