Détails du système

Photovoltaik Befestigung auf Blechdach Klemmsystem

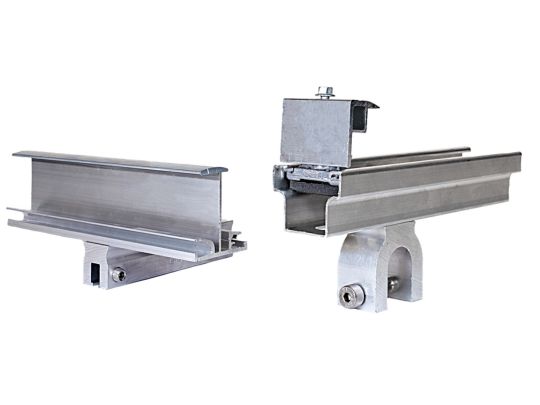

Couverture à joint debout | top-fix

Fixation directe à l'aide de pinces et d'un système d’insertion

Fixation sans perforation sur le joint
Disponible en option avec une selle VA pour les toitures à joints debout en cuivre
Kit d‘attache pour joint debout entièrement préassemblé pour différents types de joints
Répartition centrée de la charge – aucun effet de levier sur la pince de fixation
Installation rapide par le haut grâce à des composants faciles à saisir
Système monocouche optimisé en termes de coûts

Planifiez votre projet

Avantages du système de serrage

Installation rapide et économique
Serrage dans la plage de serrage optimale
Finition affleurante des colliers à l'extrémité du rail

Fiche technique

Montage vidéo

Avantages du système d’insertion

Montage flottant et sans tension du module, sans outils
Installation directe et rapide du Rail d'insertion, sans connexions croisées
Aspect haut de gamme du système et installation rapide

Fiche technique

Montage vidéo

Références

Nos références de couverture à joint debout

Bilbao, Espagne

Couverture à joint debout avec système de serrag

L'énergie solaire sur les toits est traitée avec soin

Lire l'histoire d'une réussite

Stuttgart, Allemagne

Couverture à joint debout avec système d'insertion

Centre d'accueil de jour autonome

Lire l'histoire d'une réussite

Téléchargements

Fiches techniques

Fiche technique | couverture à joint debout | système de serrage FR

Fiche technique | couverture à joint debout | système d’insertion FR

Instructions d'installation

Instructions de montage | couverture à joint debout FR

Composants

Composants

Cliquez sur les icônes + pour voir les composants de ce système de montage.

Kit Pince à joint arrondi M8

Fixation des rails C sur des toits à joint arrondi

Répartition centrée des charges
Complètement préassemblé

Caractéristiques

Types de joint :
Joint arrondi

Capacité de charge :
Élevée

Rails de profilés compatibles :
Rail C Disposition horizontale

Dimensions :
30x36 mm

Ouverture de l’espace :
24 mm

Variantes :
-

Référence de l'article:
03-001069;03-000220

Kit Pince à joint debout M8

Fixation des rails C sur des toits à joint debout

Répartition centrée des charges
Complètement préassemblé

Caractéristiques

Types de joint :
Joint debout

Capacité de charge :
Élevée

Rails de profilés compatibles :
Rails C Disposition verticale

Dimensions :
30x17 mm

Ouverture de l’espace :
7,4 mm

Variantes :
Kit de cuivre avec selle VA

Référence de l'article:
03-000219;03-000369

Set de clips de fixation Snap and angle fold seam M8

Pour le montage de rails C sur des toits à joint arrondi

Introduction centrée de la charge
Entièrement pré-confectionné

Caractéristiques

Types de plis :
Snap et pli angulaire

Capacité de charge :
élevée

Rails profilés compatibles :
Rail C comme rail transversal

Dimensions :
14 x 24 mm

Ouverture de la fente :
14 mm

Numéro d'article :
03-001764

Rail C 38-1,6

Comme rail porte-module, rail transversal ou passage de câbles

Sert aussi de passage de câbles

Caractéristiques

Type de rail :
Comme rail porte-module, rail transversal ou passage de câbles

Capacité de charge :
moyen

Fixations de toit compatibles :
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint

Fixations de module compatibles :
Pinces de module, rails d’insertion

Dimensions :
52x38 mm/1,6 mm Rail inférieur

Longueurs :
2,20 m/5,90 m

Disponible en noir :
oui

Référence de l'article:
03-001362;03-001364;03-001365

Rail C 47-2

Comme rail porte-module, rail transversal ou passage de câbles

Sert aussi de passage de câbles
Peut être piétiné pendant l’installation
Possibilité de grand porte-à-faux

Caractéristiques

Type de rail :
Comme rail porte-module, rail transversal ou passage de câbles

Capacité de charge :
Élevée

Fixations de toit compatibles :
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint

Fixations de module compatibles :
Pinces de module, rails d’insertion

Dimensions :
52x47 mm/2 mm Rail inférieur

Longueurs :
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m

Disponible en noir :
oui

Référence de l'article:
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370

Kit Connecteur de rails

Connecteur de rails pour la prolongation des rails C

Connexion sécurisée de deux rails C
Disponible comme construction de joint de dilatation

Caractéristiques

Capacité de charge :
Élevée

Compatible avec :
Rail C 38, 47, 71, 95

Dimensions :
52x40 mm/distance entre les trous 50 mm

Longueur :
325 mm

Variantes :
Joint de dilatation

Kit Connecteur de rails C47 S

Connecteur de rails pour la prolongation des rails C

Connexion sécurisée de deux rails C
Connecteur interne pour maximiser la liberté d’assemblage

Caractéristiques

Capacité de charge :
Élevée

Compatible avec :
Rail C 47-2

Dimensions :
30 mm

Longueur :
200 mm

Variantes :
-

Référence de l'article:
03-000925

Capuchon d’extrémité Rail C C47

Connexion rapide, solide et durablement fiable

Finition du rail visuellement attrayante
Résistant aux UV et aux intempéries

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Outil d’assemblage :
Non requis

Compatible avec :
Rail C 47

Dimensions :
57x63x80 mm

Variantes :
Capuchon d’extrémité C38 noir

Référence de l'article:
03-001522

Capuchon d’extrémité C38

Connexion rapide, solide et durablement fiable

Finition du rail visuellement attrayante
Résistant aux UV et aux intempéries

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Outil d’assemblage :
Non requis

Compatible avec :
Rail C 38

Variantes :
C47 noir

Dimensions :
57x54x80 mm

Référence de l'article:
03-001523

Pince centrale blanche/noire

Pour la fixation des modules, installation en zones centrales

Facile à monter grâce à la fonction de verrouillage
Peu d’espace requis

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal (en fonction du type de toit)

Rails de profilés/Systèmes compatibles :
Rail C/Rail C-N, rails courts, toit plat III

Hauteur du cadre de module :
30-42 mm/43-52 mm

Dimensions :
11,4 mmx52 mm

Disponible en noir :
oui

Référence de l'article:
03-001345/03-001346/03-000285/03-000286

Pince finale blanche/noire

Pour la fixation des modules sur les bordures d’installation.

Facile à monter grâce à la fonction de verrouillage
Peu d’espace requis
Possibilité d’encastrement dans le rail

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal

Rails de profilés compatibles :
Rail C/Rail C-N, rails courts, toit plat III

Hauteur du cadre de module :
30-42 mm/43-52 mm

Dimensions :
14 mmx52 mm

Disponible en noir :
oui

Référence de l'article:
03-001237/03-001236/03-000287/03-000288

Protection contre le glissement

Pour modules disposés en portrait avec systèmes de fixation par pinces

Aide au montage pour le placement des modules
Sécurisation supplémentaire des modules

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en portrait

Compatible avec :
Rail C/Rail C-N/Rail N/Rail porte-module Toit végétalisé

Trou du cadre de module :
M8, M6, sans trou

Dimensions :
25 mm

Référence de l'article:
03-000006/03-000007

Rails d’insertion

Esthétique d’installation haut de gamme
Assemblage rapide et efficace
Assemblage flottant des modules sans tension

Caractéristiques

Type d’assemblage :
Système d’insertion

Assemblage des modules :
Disposition en portrait & disposition en paysage, comme connexion de rail transversal ou assemblage spécial

Rails de profilés compatibles :
Rail C/Rail C-N/Rail N/Profilé court Disposition en paysage

Hauteur du cadre de module :
30-50 mm

Longueurs :
5,40m-tout/2,20m (35 mm + 40 mm)

Disponible en noir :
oui

Référence de l'article:
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375

Connecteur de rails IR 5x100 A2

Prolongation des rails d’insertion

Connecteur interne pour maximiser la liberté d’assemblage
Sert simultanément de construction de joint de dilatation

Caractéristiques

Capacité de charge :
moyennement élevé

Compatible avec :
Rail d’insertion

Dimensions :
100x5 mm

Longueur :
100 mm

Variantes :
-

Référence de l'article:
03-000647

Arrêt de bordure IR

Pour des extrémités de rail optiquement nettes

Extrémités de rail optiquement nettes
Couleur coordonnée avec le rail d’insertion
Prévient le glissement des modules

Caractéristiques

Type d’assemblage :
Système d’insertion

Outil d’assemblage :
Torx 30

Compatible avec :
Rail d’insertion

Dimensions :
49x49 mm

Disponible en noir :
oui

Référence de l'article:
03-000691/03-000693

Description

Plus d'informations sur le système de montage pour la couverture à joint debout

Qu'il s'agisse d'un toit à joints debout ou d'un toit à joints ronds : notre système novotegra, qui a fait ses preuves depuis des années, garantit une fixation fiable, stable et sûre de votre installation photovoltaïque sur toute couverture à joint debout. Grâce à la technologie de serrage sur joints de toiture, notre système de montage est fixé directement sur le joint du toit : la charge est transférée de manière centrée dans le joint. Notre système de serrage pour couvertures à joints debout peut également être utilisé sur des couvertures à joints debout en cuivre. Il est de haute qualité et comprend des composants durables et résistants à la corrosion, parfaits pour les exigences individuelles de l'

installation photovoltaïque sur site. Notre système de serrage est rapide et facile à installer sur la couverture à joint debout. Il ne comprend que trois composants : les rails-C, le métal à joints et les attaches du module. Les modules sont installés verticalement. Les attaches du module sont disponibles en trois tailles, en aluminium brut ou en noir. Le montage s'effectue facilement par le haut. Les rails peuvent également être rallongés à l'aide de raccords de rail si nécessaire. Notre système de montage pour couvertures à joint debout offre une excellente ventilation arrière des modules et, grâce à des composants de système de qualité et des champs de modules homogènes, une esthétique attrayante.

Pour plus d'informations sur l'installation du système et la fixation des composants, veuillez vous reporter aux instructions de montage.
