Profiilipeltikatto | Kiinnitetty järjestelmä pysty
Kiinnikkeillä kiinnitettävä järjestelmä suoralla kiinnityksellä ja pystyyn asennetuilla paneeleilla
- Paneelien kiinnitys optimaalisella kiinnitysalueella
- Minimoitu työmäärä työkohteessa
- Nopea ja tehokas asennus ylhäältäpäin
- Sähkönjohtavuus asennusjärjestelmän ja katon päällysteen välillä
Komponentit
Komponentit
Napsauta +-symboleja tarkastellaksesi tämän asennusjärjestelmän komponentteja.
Keskipuristin väritön/musta
- helppo asentaa lukitustoiminnon ansiosta
- vaatii vain vähän tilaa
Ominaisuudet
puristusjärjestelmä
pysty- ja vaakasuuntainen, yksikerroksinen tai ristikkäiskiskoliitäntä (kattotyypistä riippuen)
C-kisko / C-N-kisko, lyhyet kiskot, tasakatto III
30–42 mm / 43–52 mm
11,4 mm x 52 mm
kyllä
03-001345/03-001346/03-000285/03-000286
Päätypuristin väritön/musta
- helppo asentaa lukitustoiminnon ansiosta
- vaatii vain vähän tilaa
- mahdollista päättää samalle tasolle kiskon kanssa
Ominaisuudet
puristusjärjestelmä
pysty- ja vaakasuuntainen, yksikerroksinen tai ristikkäiskiskoliitäntä
C-kisko / C-N-kisko, lyhyet kiskot, tasakatto III
30–42 mm / 43–52 mm
14 mm x 52 mm
kyllä
03-001237/03-001236/03-000287/03-000288
Liukumissuoja
- asennusapu moduulien sijoittamiseen
- moduulien lisävarmistus
Ominaisuudet
puristusjärjestelmä
pystysuuntainen
C-kisko / C-N-kisko / N-kisko / moduulitukikisko viherkatto
M8, M6, ilman reikää
25 mm
03-000006/03-000007

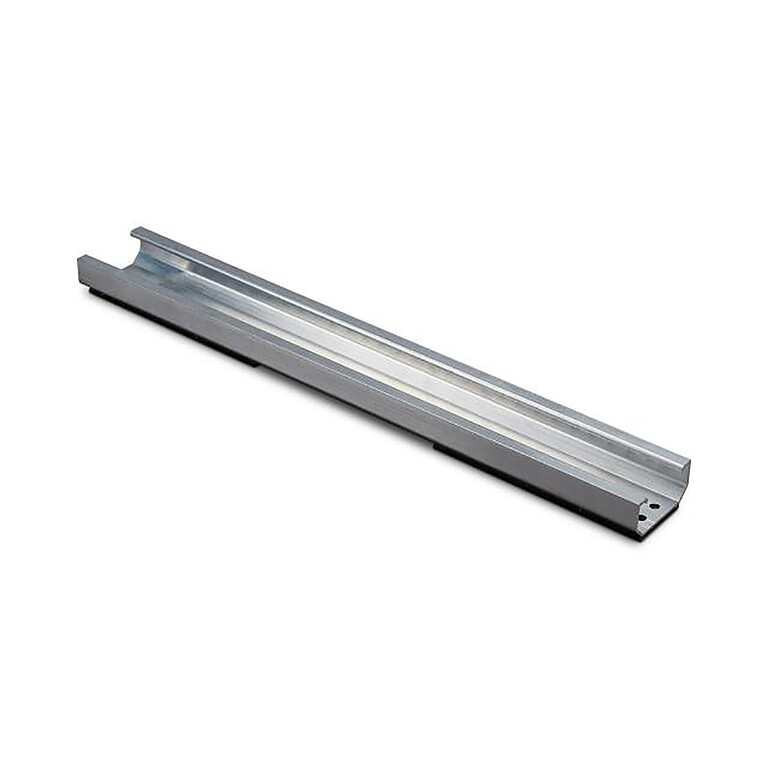

Lyhyt kisko C24 ja EPDM 385 mm
- kokonaan etukäteen koottu EPDM-tiivisteellä ja rei’ityksellä
- joustava asemointi rei’ityksen ansiosta
- materiaalia säästävä kiinnitys
Ominaisuudet
voidaan käyttää moduulitukikiskona
pystysuuntainen
suuri
moduulipuristimet
24 x 52 mm
385 mm
–
03-001081
Lyhyt kisko C47 ja EPDM 385 mm
- kokonaan etukäteen koottu EPDM-tiivisteellä ja rei’ityksellä
- joustava asemointi rei’ityksen ansiosta
- erinomainen moduulin takaosan tuuletus lisätilalla ennen
katon päällystettä
![[Translate to FI:]](/fileadmin/01_Mounting_Systems/02-Trapezoidal-Metal-Roof/04-Insertion-System-Short-Profile/kurzprofil-c47-epdm-385mm.JPG)
Ominaisuudet
voidaan käyttää moduulitukikiskona
pystysuuntainen
suuri
moduulipuristimet
47 x 52 mm
385 mm
–
03-000873
Close Lyhyt kisko C71 ja EPDM 385mm
- kokonaan etukäteen koottu EPDM-tiivisteellä ja rei’ityksellä
- joustava asemointi rei’ityksen ansiosta
- erinomainen moduulin takaosan tuuletus lisätilalla ennen katon päällystettä
Ominaisuudet
voidaan käyttää moduulitukikiskona
suuri
71x52 mm
pystysuuntainen
moduulipuristimet
385 mm
03-001740
Kiinnitysruuvi E16
- suuret pitävät voimat lastuamattoman suoran kiinnityksen ansiosta
- rakennusviranomaisen hyväksymät ohuiden levyjen ruuvit
Ominaisuudet
ohutlevyruuvi V2A ja EPDM-tiiviste
6,0 x 25 mm
16 mm
03-000880
Kiinnitysruuvi E11
- suuret pitävät voimat lastuamattoman suoran kiinnityksen ansiosta
- rakennusviranomaisen hyväksymät ohuiden levyjen ruuvit
Ominaisuudet
ohutlevyruuvi V2A ja EPDM-tiiviste
5,5 x 25 mm
11 mm
03-000893
Lisätietoja trapetsipeltikaton asennusjärjestelmästä
Meidän järjestelmäversiomme – sinun valintasi! Lyhyillä profiileilla C24 ja C47 varustettua versiota on helppo käsitellä työkohteessa sen esikoottujen rakenneosien ansiosta. Vaihtoehtoisesti voit päättää asentaa C-kiskon, jolloin saat siistit kaapelivedot ja kuormitusta jakavan liitoksen trapetsipeltiin. Paneelien pystyasennukseen tarkoitettu kiinnikkeillä kiinnitetty järjestelmämme täyttää kaikki vaatimukset. Lyhyillä profiileilla tehtävässä asennuksessa käytetään 385 mm:n pituisia, valmiiksi rei’itettyjä ja EPDM-tiivisteellä varustettuja paneelinkannatinprofiilejamme.
Lyhyitä profiileja voi käyttää joustavasti kaikenlaisten trapetsipeltikuvioiden päällä, ja niitä on saatavilla kahdessa eri korkeudessa. Lyhyt profiili C24 on materiaalia säästävä ja taloudellinen ratkaisu projekteihisi. Vaihtoehtoisesti voit käyttää lyhyttä profiilia C47, joka saa aikaan ihanteellisen paneelien taustan tuuletuksen jättämällä paneelien ja kattopäällysteen väliin riittävästi tilaa. Mitä tahansa valitsetkin, lyhyillä profiileilla varustetuilla versioillamme osut aina oikeaan!
Jos vaatimuksiisi kuuluu tasainen kuorman jako trapetsipellille ja kunnolliset kaapelivedot, suosittelemme C-kiskoilla toteutettavaa ratkaisuamme. C-kiskot asennetaan etukäteen liimattujen EPDM-tiivisteliuskojen päälle useamman pellin harjan matkalle. Oli sitten kyseessä materiaalioptimoitu C-kisko 38 tai tuttu C-kisko 47, kummatkin profiilit ovat saatavilla 2,20 metrin pituisina – aseta ne paikoilleen, ruuvaa kiinni, valmista!
Lisätietoja järjestelmän ominaisuuksista ja asennuksesta löytyy asennusohjeesta.
